Schaltkasten PLUSR300 Expert U VD6 Datalogger Pego

Beschreibung
Schaltschrank mit Dataloggerfunktion, die ausschließlich für die Steuerung von dreiphasigen Verdampfern vorgesehen ist, bei denen die Komponenten von einer Kältezentrale- Verbundanlage oder einer Verdichter-/ Verflüssigereinheit gesteuert werden.

Ein breites und beleuchtetes LCD-Display ermöglicht die gleichzeitige Darstellung von Temperatur, Umgebungstemperatur, Verdampfertemperatur, Kalender und allen Informationen über die Kühlanlage. Der Temperaturaufzeichner zeichnet (bis zu 1 Jahr) die Umgebungstemperatur und die diesbezüglichen Alarmmeldungen mittels eines elektronischen Kreislaufs auf, der über einen eigenen unabhängigen Temperaturfühler verfügt (Richtlinie EN 12830). Ferner kann ein Abtauvorgang in Echtzeit vorgenommen und die Steuerung an das Überwachungssystem TeleNET oder Modbus-RTU angeschlossen werden. Leitungsschutz, Fehlerstromschutzschalter für Zellenbeleuchtung mit Zugang an der Vorderseite des Schranks und die innovative Form machen diese Produkte zu einer perfekten und zweckdienlichen Wahl.

Merkmale
- Freigabe für Verdichter-/Verflüssigereinheit, Heizwiderstand Abtauung, Ventilatoren des Verdampfers, Magnetventil, Zellenbeleuchtung, Heizwiderstand Tür und Vorhandensein aller vorschriftsmäßig vorgesehenen elektrischen Schutzvorrichtungen
- Allgemeiner Leitungsschutzschalter mit Zugang an der Vorderseite des Schranks als Hauttrennschalter
- Kabeleintritt von oben oder von unten mit bequemem Anschluss an die Klemmleiste
- Hilfsrelais mit über Parameter einstellbarer Aktivierung
- Durchsichtige Klappe für den Zugriff auf die verschiedenen Schutzvorrichtungen, alle mit Schutzgrad IP65. Kontrollelektronik mit großem LCD-Display und leicht zu benutzender Tastatur
- Auf dem LCD-Bildschirm erfolgt die gleichzeitige Darstellung der Umgebungstemperatur, der Verdampfertemperatur, des Kalenders und des Anlagezustands
- Aufzeichnung bis zu einem Jahr der Umgebungstemperatur und der diesbezüglichen Alarmmeldungen
- Slot USB in die Steuerung zum Datendownload integriert
- Software-Update über USB
- Möglichkeit mehrere Abtauvorgänge in Echtzeit durchzuführen
- RS485 zum Anschluss an das industrielle Überwachungsnetz TeleNET oder an das Standardprotokoll Modbus-RTU
- Software TeleNET zum Download von Daten auf den PC (kostenlos mit dem Produkt mitgeliefert)

Technische Daten
- Abmessungen: 400 x 300 x 135 mm
- Gewicht: 9 kg
- Schutzgrad: IP 65
- Stromversorgung: 400 Vac ±10% 50/60 Hz
- Zustandsanzeige Bauteile: LCD + Display
- Steuerungstyp: Dreiphasig
- Betriebstemperatur: -5°C bis +40°C
- Lagertemperatur: -25°C bis +55°C
- Relative Umgebungsfeuchtigkeit: < 90% RH nicht kondensierend
- Ablesebereich: -45 bis +99°C
- Fehlerstromschutzschalter Zellenbeleuchtung: OPTIONAL
- Hauptschalter Allgemeiner Schutz: "Leitungsschutzschalter Bipolare fehlerstromschutzvorrichtung 16A"
- Steuerung: Pego
- Alarmmeldungen: LCD + Buzzer
- Abtauen: Elektrisch (RTC)

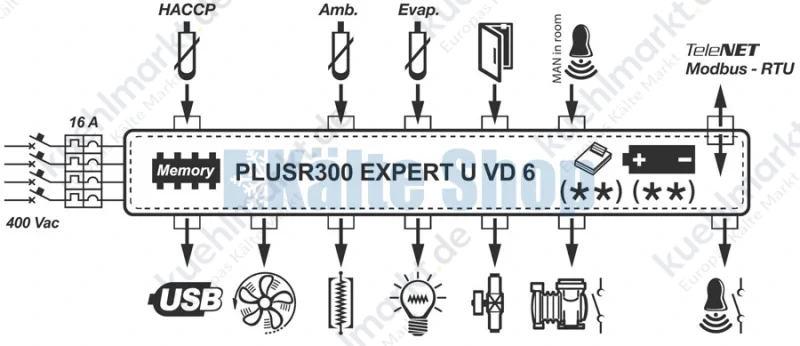

Eingänge
- Temperaturfühler Zelle: NTC 10 kOhm
- Verdampferfühler: NTC 10 kOhm
- Fühler Datalogger: NTC 10 kOhm
- Mikroanschluss: Vorhanden
- Personenalarmgerät: Verfügbar
Ausgänge
- Abtauung: 6000 W (AC1)
- Verdampfergebläse: 550W (1 PH)
- Magnetventil: Vorhanden
- Türrahmenheizung: Vorhanden
- Freigabe für Verdichter-Verflüssigereinheit: Vorhanden
- Beleuchtung: 800W (AC1)
- Alarmrelaus / AUX: Vorhanden
- Überwachung TeleNet / ModBus- RTU

Lieferumfang
- 1x Schaltkasten PLUSR300 Expert U VD6 Datalogger
- 1x NTC- Fühler 1,5 m schwarz
- 1x NTC- Fühler 3 m grau
- 1x NTC- Fühler 3 m gelb
- 1x CD-ROM Programm TeleNet
- 1x Kalibrierzertifikat
- 1x Gebrauchs- und Wartungshandbuch
- 1x Elektrischer Schaltplan
- 1x Bohrschablone
- 1x Synthetische Führng Imprt USB
- kostenlose APP zum Downloaden (Android)
