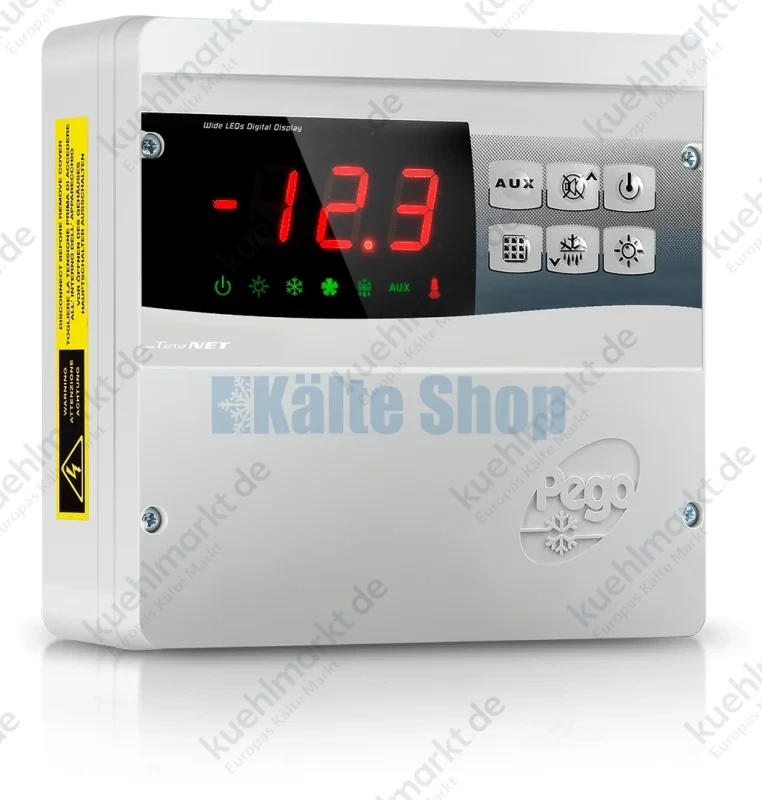

Schaltkasten ECP200 Base 4 Pego

Beschreibung
Ermöglich die Steuerung von allen Bauteilen einer Kühlanlage darunter Verdichter, Verdampferventilatoren, Heizwiderstände, Abtauung, Beleuchtung & Anschluss eines Alarmausgangs.

Merkmale
- Direkte Verdichtersteuerung, Abtauheizwiderstände, Verdampferventilatoren, Zellenbeleuchtung über potentialfreie Kontakte
- Gehäuse aus selbstlöschendem ABS mit Schutzgrad IP65
- 2 über Parameter konfigurierbare Digitaleingänge (Türschalter, Kompressorschutz, Mann im Kühlraumalarm, Fernbereitschaft, Nachtfunktion, Fernabtauungsmanagement)
- Hilfsrelais mit über Parameter einstellbarer Aktivierung (Alarm, Temperatursollwert, Direktsteuerung über Fronttaste, beschlagsichere, thermostatgeregelte Tür, Steuerung Magnetspule Kältemittel im Fall eines Betriebs in Pump-Down des Verdampfers
- Luftumwälzungsmanagement
- Konfigurierbar für kalte oder heiße Anwendungen
- Notbetrieb bei fehlerhaften oder defekten Fühler
- RS485- Schnittstelle zum Anschluss an das industrielle Überwachungsnetz TeleNET oder an das Standardprotokoll Modbus-RTU

Technische Daten

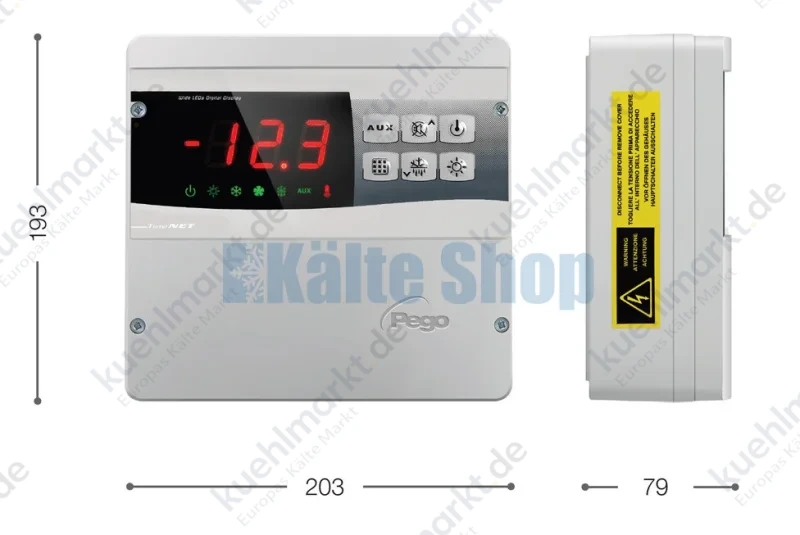

- Abmessungen: 203 x 193 x 79 mm
- Gewicht: 1 kg
- Schutzgrad: IP 65
- Stromversorgung: 230 Vac ±10% 50/60 Hz
- Anzeige: LED + Display
- Steuerungsart: Einphasig
- Betriebstemperatur: -5°C bis +50°C
- Lagertemperatur: -10°C bis +70°C
- Relative Umgebungsfeuchtigkeit: 30% bis 90% RH
- Ablesebereich: -45°C bis +45°C
- Alarmmeldung: LED + Bzzer
- Abtauung: Elektrisch
- Eingänge
Raumfühler: NTC 10 K(OHM)
Verdampferfühler: NTC 10 K(OHM)
Verdichterschutz: Vorhanden
Mikroanschluss: Vorhanden
- Ausgänge
Verdichter: 10A 250V 1500W (2HP/AC3)
Abtauung: 16A 250V 3000W (AC1)
Ventilatore: 2,7A 250V 500W (AC3)
Beleuchtung: 16A 250V 800W (AC1)
Alarm / AUX: 8(3)A 250V
Überwachnung: TELENET / ModBus-RTU
+ 2 konfigurierbare Relais

Lieferumfang
- 1x Schaltkasten ECP200 BASE 4
- 1x NTC Fühler 3 m
- 1x NTC Fühler 1,5 m
- 1x Anleitung
