Schaltkasten ECP1000 Base 4 VD/E 17-22A Pego

Beschreibung
Vollständige Steuerung von Dreiphasen Kühlanlagen, statisch oder ventiliert, mit Zeit- oder elektrischer Abtauung.

Merkmale
- Direktsteuerung des Verdichters, Verflüssigergebläse, Heizwiderstand Verdichteröl, Heizwiderstand Abtauung, Ventilatoren des Verdampfers, Magnetventil, Zellenbeleuchtung und aller vorschriftsmäßig vorgesehenen elektrischen Schutzvorrichtungen
- Material aus selbstlöschendem ABS mit Schutzgrad iP65 und Trennschalter an der Vorderseite
- Kontrollelektronik mit großem LED-Display und leicht zu benutzender Tastatur
- Anzeige des Anlagenzustands über LED-Symbole
- RS485 zum Anschluss an das industrielle Überwachungsnetz TeleNET oder an das Standardprotokoll Modbus-RTU
- Eingebauter Leitungsschutzschalter Siemens C16

Technische Daten

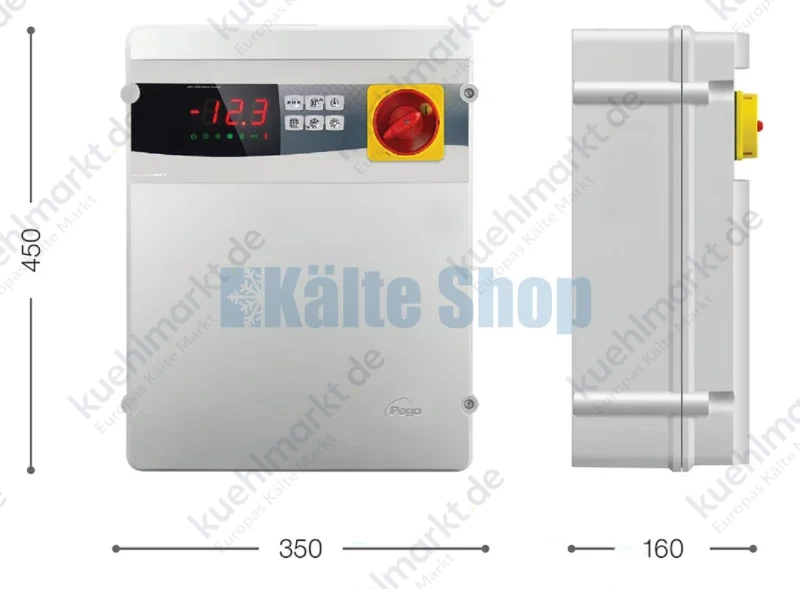

- Abmessungen: 350 x 450 x 160 mm
- Gewicht: 6 kg
- Schutzgrad: IP 65
- Stromversorgung: 400 Vac ±10% 50/60 Hz
- Steuerungsart: Dreiphasig
- Betriebstemperatur: -5°C bis +50°C
- Lagertemperatur: -10°C bis +70°C
- Relative Umgebungsfeuchtigkeit: < 90% RH
- Hauptschalter Türsperre: 32 A
- Verdichterschutz: Wärmerelais
- Allgemeiner Schutz: Schutz: Eingebauter Leitungsschutzschalter Siemens C16
- Abtauung: Elektrisch
- Zustandsanzeige Bauteile: LED + Display
- Alarmmeldung: LED + Signalton
- Anschließbare Sonden: NTC 10K
- Auflösung: 0,1°C
- Lesegenauigkeit der Sonden: ±0,5°C
- Ablesebereich: -45°C bis +45°C
- Eingänge
Raumfühler: NTC 10 K(OHM)
Verdampferfühler: NTC 10 K(OHM)
Verdichterschutz: Vorhanden
Mikroanschluss: Vorhanden
Differenzdruckwächter Öl: Vorhanden
Druckwächter Hoch/Niederdruck: Vorhanden
Anschluss für Kriwan: Vorhanden
- Ausgänge
Verdichter: 17-22A 5500-7500W (7 bis 10 HP)
Ausgang 1 Verflüssigergebläse: 2000 W (3 HP) oder 1500 W (1 HP)
Ausgang 2 Verflüssigergebläse: 2000 W (3 HP) oder 1500 W (1 HP)
Verdampfergebläse: 2000 W (1 HP) oder 1500 W (1 HP)
Abtauung: 12000 W (AC1)
Beleuchtung: Vorhanden
Magentventil: Vorhanden
Heizwiderstand Verdichteröl: Vorhanden
Alarmrelais: Vorhanden (Auf Anfrage)
Überwachnung: TELENET / ModBus-RTU

Lieferumfang
- 1x Schaltkasten ECP1000 BASE 4 VD/E 17-22 A
- 1x NTC Fühler 3 m
- 1x NTC Fühler 1,5 m
- 1x Anleitung
