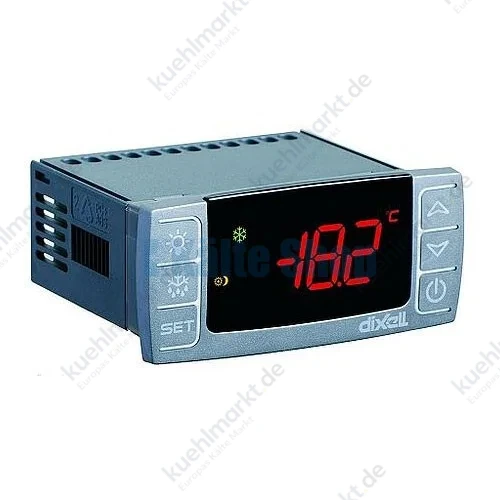

Beschreibung Das Tafeleinbaugerät XR20CX, mit dem Frontmass 74x32mm, ist ein Mikroprozessor-gesteuerter Temperatur-Regler. Mit einem Relais-Ausgang für die Regelung des Verdichters und zyklischen Abtauungen über Verdichter-Stopp. Bis zu zwei Temperatur-Fühler PTC/NTC sind anschliessbar. Einer für die Temperatur-Regelung und der 2. Fühler (abh. von der Ausführung) wird über den HOT-KEY Anschluss verdrahtet. Für Kondensator-Temperatur Alarm. Via Parameter CH kann der Regler mit Kühlwirkung oder auch mit Heizwirkung konfiguriert werden. Via HOT-KEY kann das Gerät programmiert werden, bzw. ein Parametersatz auf HOT-KEY gesichert werden. Abhänging vom Modell kann alternativ am HOT-KEY – Anschluss auch ein externe Anzeige X-REP angeschlossen werden.

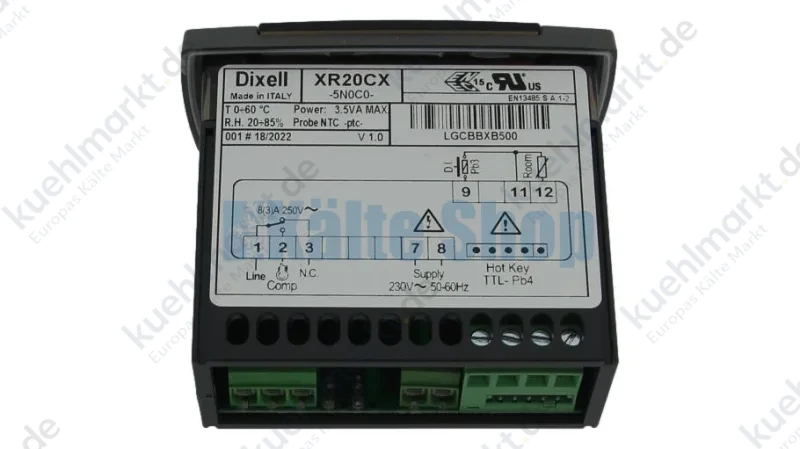

Technische Daten - Gehäuse: ABS selbstverlöschend - Abmessungen: Front 78x37mm; Tiefe 60 mm - Montage: Tafeleinbau-Gerät für Ausschnitt 71x29 mm - Schutzart: IP20 - Frontschutzart: IP65 - Anschlüsse: Schraubklemmen für Leiterdurchmesser = 2,5 mm² - Spannungsversorgung: 230Vac ± 10% 50/60Hz - Leistungsaufnahme: 3VA max - Anzeige: drei Ziffern, LED rot, Höhe 14,2 mm - Eingänge: 1x PTC- od. 1x NTC- Fühler; Digitaler Eingang: potentialfrei / Raumfühler - Relais- Ausgänge: Verdichter 8A/250Vac - Datenspeicher: nicht flüchtiger Speicher (EEPROM) - Spannungsimpuls: 2500V; Kategorie-Überspannung: II - Arbeitstemperatur: 0°C bis +60°C - Lagertemperatur: -25°C bis +60°C - Feuchte: 20 bis 85% (ohne Kondensierung) - Messbereich: PTC- Fühler: -50°C bis +150°C; NTC- Fühler: -40°C bis +110°C - Auflösung: 0,1°C - Genauigkeit bei 25°C: ±0,1°C, ±1 Ziffer
