Als Fachhändler für Kälte- und Klimatechnik sehen wir bei Kuehlmarkt.de regelmäßig, dass Schaltschränke für Kälteanlagen nur dann dauerhaft zuverlässig arbeiten, wenn Aufteilung, Klemmenplan und Schutzorgane von Anfang an systematisch geplant werden.

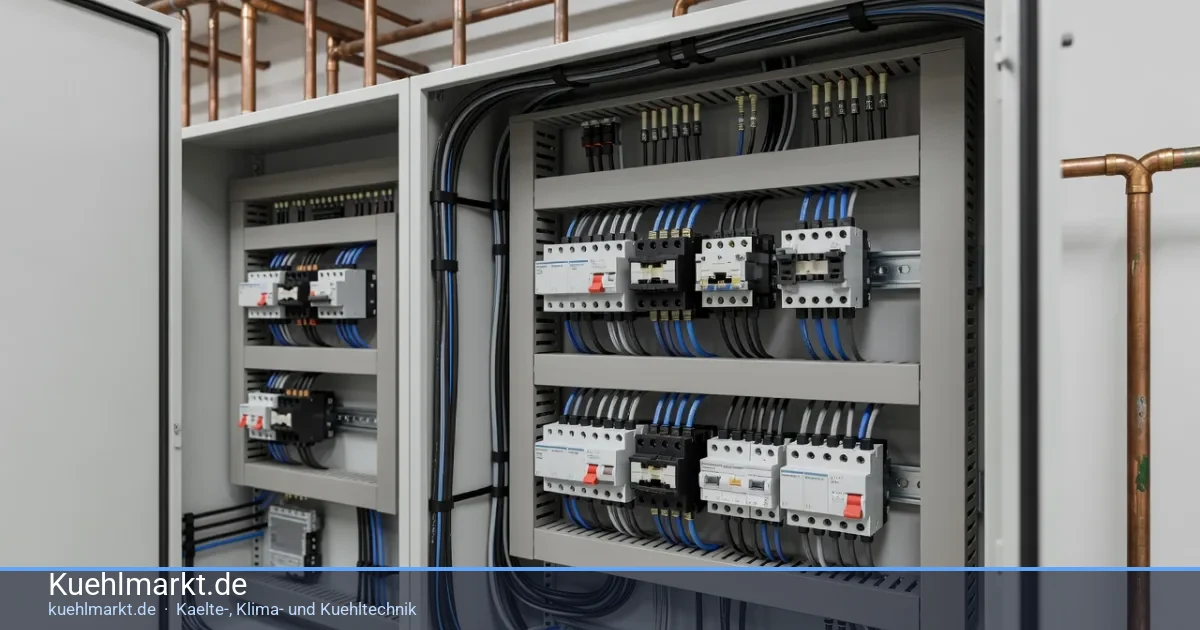

Grundsätze der Schrankaufteilung

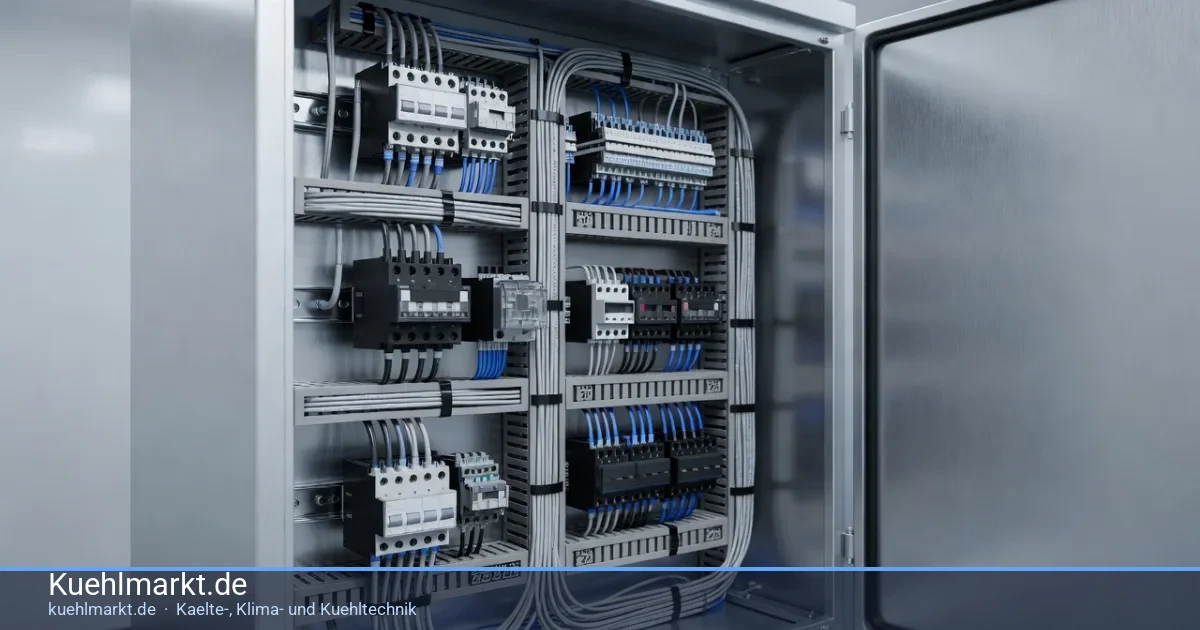

Eine übersichtliche Anordnung beginnt mit der Trennung von Leistungs- und Steuerkreisen. Leistungskomponenten wie Schütze und Motorschutzschalter werden auf einer Ebene platziert, während die Steuerungselemente und Klemmenleisten darunter oder seitlich angeordnet werden. Dadurch bleiben Wärmequellen von empfindlichen Bauteilen getrennt und Wartungsarbeiten vereinfachen sich.
Klemmenplan erstellen
Der Klemmenplan bildet die verbindliche Grundlage für Verdrahtung und Inbetriebnahme. Alle Klemmen erhalten eindeutige Bezeichnungen, die sowohl im Plan als auch am Bauteil erscheinen. Farbkennzeichnung nach gängigen Normen und ausreichend Reserveklemmen pro Reihe erleichtern spätere Erweiterungen. Eine klare Dokumentation verhindert Suchzeiten bei Störungen.
Schutzorgane richtig dimensionieren
Schutzorgane müssen auf die jeweiligen Verbraucher abgestimmt sein. Motorschutzschalter für Verdichter berücksichtigen Anlaufstrom und Dauerbelastung. Zusätzliche thermische oder elektronische Überwachung schützt vor Phasenungleichgewicht und Überlast. Absicherung von Steuerkreisen erfolgt separat, meist mit kleineren Sicherungen oder Leitungsschutzschaltern.
Praxisbeispiele für typische Komponenten
- Motorschutzschalter für Hubkolben- und Scrollverdichter mit phasengleicher Überwachung
- Schütze mit Hilfskontakten für Steuer- und Meldefunktionen
- Trennschalter am Schrankeingang zur sicheren Freischaltung
- Überspannungsschutz bei längeren Versorgungsleitungen
- Potentialausgleichsklemme für alle metallischen Teile des Schaltschranks
Ergänzende Hinweise zur Installation
Leitungsverlegung innerhalb des Schranks erfolgt in Kabelkanälen oder mit Kabelbindern an Tragschienen. Biegeradien und Mindestabstände zu Wärmequellen sind einzuhalten. Alle Verbindungen werden mit geeignetem Drehmoment angezogen und dokumentiert. Nach Fertigstellung erfolgt die Prüfung der Isolationswiderstände und der Schutzleiterverbindung.
Häufige Fragen
Welche Mindestabstände gelten zwischen Leistungs- und Steuerkomponenten?
Die Abstände richten sich nach den Herstellerangaben der eingesetzten Geräte und den geltenden Installationsnormen. In der Praxis hat sich eine räumliche Trennung von mindestens einer Bauteilbreite bewährt.
Wie viele Reserveklemmen sollte ein Klemmenplan vorsehen?
Je nach Anlagengröße und zu erwartenden Erweiterungen werden pro Klemmenreihe zehn bis zwanzig Prozent zusätzliche Klemmen eingeplant.
Zusammenfassung
Ein systematisch aufgebauter Schaltschrank reduziert Störungen und erleichtert Wartung. Kuehlmarkt.de führt in seinem Sortiment die dafür benötigten Komponenten und bietet Fachbetrieben die passende Auswahl.
